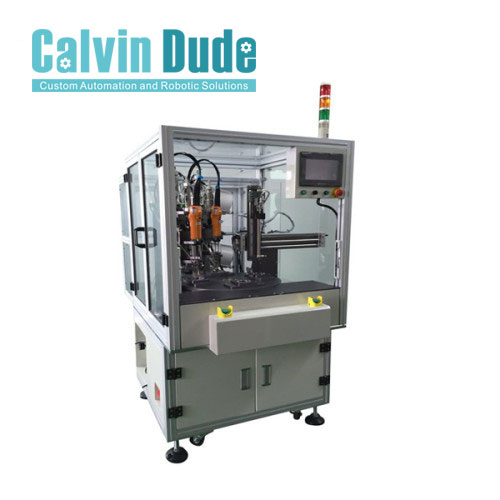

Máy siết trục vít tự động nhiều trục quay trong dòng

Số:

Máy siết vít tự động xoay nhiều trục chính trong dòng

Đặc trưng

Được sử dụng để khóa vít lắp ráp thành phẩm, đảm bảo sản phẩm có chức năng đóng gói tốt

Kích thước: 1150 * 1220 * 1750mm; Phạm vi hoạt động hiệu quả: 500 * 500 * 100mm (Có thể điều chỉnh theo kích thước sản phẩm)

Cấu hình điện: Mô-đun khóa trục Z chính xác cao BM6-Z, xi lanh THK KK-60, linh kiện SMC, trình điều khiển động cơ PANASONICS, đầu vặn vít HIOS Nhật Bản, màn hình cảm ứng WEINVIEW, KEYENCE FOS, ống chân không MISUMI.

Quy trình làm việc của máy: Nạp sản phẩm theo cách thủ công -> Vị trí gá tự động -> Mô-đun khóa tự động chạy -> Vít khóa hoàn thành tự động -> Dỡ sản phẩm bằng tay.

Nhập tọa độ tệp EXCEL

Áp dụng mô-đun khóa JanpanBM6-Z + Bộ nạp sàng lọc thông minh trực tiếp.

Máy hoàn thiện tự động khóa vít theo tọa độ cài đặt trước.

Sản phẩm thay thế chỉ cần có tọa độ điểm khóa PLC modifty,

Năng suất và độ chính xác lần đầu tiên cao, Chất lượng vít khóa ổn định và đáng tin cậy,

Chức năng phụ trợ: phát hiện trượt vít, phát hiện rò rỉ khóa vít,

Phát hiện khóa vít nổi, thống kê vít bị hỏng, phát hiện vít

Chức năng lập trình trực quan CCD, để đảm bảo độ chính xác và tiện lợi tốt

Với hệ thống tuốc bin điện HJ-HSF-50Nservo


Sự chỉ rõ

Máy móc
xây dựng
Kích thước máy: Khoảng 1150 * 1220 * 1750mm (theo kích thước sản phẩm)
Kích thước XYZ: X: 500mm Y: 500mm Z: 100mm
Vôn: AC 220V 50HZ
Quyền lực: khoảng 750W
Nhiệt độ: -20 ℃ -40 ℃
Khung: Thép tấm + ống hình chữ nhật + khung hợp kim nhôm
Cách truyền đạt: Xi lanh robo trục vít chì + động cơ servo + Kết hợp điện và khí nén
Cách cho ăn bằng vít: BM6-Z tự nạp liệu
Tốc độ khóa vít: 1,5-2,5 giây / lần; (Phụ thuộc vào tuyến đường và chiều dài vít)
Tốc độ chạy tối đa: 500mm / s
Hệ thống điều khiển Chương trình điều khiển chính Điều khiển PLC
HMI Màn hình cảm ứng
Đầu vào chương trình Phối hợp đầu vào hoặc đầu vào Giảng dạy
Tín hiệu I / O 8INPUT / 8OUTPUTS
Giao tiếp Cổng nối tiếp RS232C
Bộ nhớ chương trình 50 nhóm (theo yêu cầu của khách hàng chỉnh sửa chương trình, chuyển đổi chương trình miễn phí)
Posistion
độ chính xác
Vị trí chính xác Động cơ servo PANASONICS + Trình điều khiển X, Y: +/- 0,05mm
Động cơ nướng servo PANASONICS + Trình điều khiển (tùy chọn) Z: +/- 0.02mm
Cái vặn vít Mô hình tuốc nơ vít HJ-HSF-50N
Mô-men xoắn 3-5kgf.cm
Máy cấp liệu trục vít Mô hình mô-đun cho ăn BM6-Z
Ứng dụng
phạm vi
Phạm vi khóa XYZ Theo kích thước sản phẩm của khách hàng
Phạm vi khóa trục Z 0-100mm. Kích thước đặc biệt cần tùy chỉnh
Khóa vít
kích thước sản phẩm
Theo kích thước sản phẩm của khách hàng
Sản phẩm & kích thước cố định Theo kích thước sản phẩm của khách hàng
Detection Phát hiện trượt trục vít Đúng
Phát hiện rò rỉ trục vít Đúng
NG Phát hiện dấu vít Đèn báo + còi đang bật
Không bắt buộc CCD

Vị trí trợ giảng
